愛普生晶振,貼片晶振,FA-128晶振,FA-128 24.0000MF10Z-W3

頻率：16.000MHz~54.000MHz

尺寸：2.0*1.6*0.5mm

貼片晶振本身體積小,"FA-128 24.0000MF10Z-W3"超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型?薄型是對應陶瓷諧振器(偏差大)和普通的石英晶體諧振器(偏差小)的中間領域的一種性價比較出色的產品.

訂購熱線：0755-27837162

晶振技術參數點擊下載

愛普生拓優科夢（Epson — yocom）運用長年積累的培育人工石英貼片晶振以及以加工為代表的、實現精微化、高精度、高品質的綜合技術,愛普生拓優科夢（Epson — yocom）將進一步究極用精微加工發揮“石英”材料的優越性能的“QMEMS”技術,創造出更小、更高性能或全新功能的元器件.在2010年全球晶振廠家排名中,占據首位.愛普生僅此一項水晶振動子行業就能足矣讓電子世界的人都敬佩不已."FA-128 24.0000MF10Z-W3"

JLX-1

RB-1

愛普生晶振,進口晶振,FA-128晶振,"FA-128 24.0000MF10Z-W3",在行業里體積小精度高的諧振器并不少見,全世界各大晶振品牌基本上都可以生產,但其中影響力最大的則是EPSON公司的這款FA-128晶振,擁有非常小的6pF負載電容,當精度是±10ppm時,功率是100,精度是±30ppm的時候,功率則是200,由此可看出這款晶振的穩定性比較好,可應用于多個領域產品.超薄型四腳晶體諧振器,2016金屬殼石英晶振,FA-128晶振,"FA-128 24.0000MF10Z-W3"

JLX-2

RB-2

愛普生晶振	單位	FA-128晶振	石英晶振基本條件
標準頻率	f_nom	16.000MHZ~54.000MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±10 × 10^-6 (標準), (±10 × 10^-6 ～ ±30 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.sdws.net/
頻率溫度特征	f_tem	±10 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	6pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±1× 10^-6 / year Max.	+25°C,第一年

JLX-3

FA-128

JLX-4

耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害諧振器。如需在+150°C以上焊接晶體產品，建議使用SMD晶體。在下列回流條件下，對晶體產品甚至SMD晶振使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。愛普生晶振,進口晶振,FA-128晶振,"FA-128 24.0000MF10Z-W3"
自動安裝時的沖擊
自動安裝和真空化引發的沖擊會破壞產品特性并影響這些進口晶體振蕩器。請設置安裝條件以盡可能將沖擊降至最低，并確保在安裝前未對產品特性產生影響。條件改變時，請重新檢查安裝條件。同時，在安裝前后，請確保石英晶振未撞擊機器或其他電路板等。
每個封裝類型的注意事項
陶瓷包裝產品與SON產品
在焊接陶瓷晶振產品和SON產品 (MC-146,RTC-****NB,RX-****NB) 之后，彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時，務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。超薄型四腳晶體諧振器,2016金屬殼石英晶振,FA-128晶振,"FA-128 24.0000MF10Z-W3"
陶瓷包裝產品
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷諧振器產品時，在溫度長時間重復變化時可能導致端子焊接部分發生斷裂，請事先檢查焊接特性。

JLX-5

RB-5

振蕩電路的檢查方法
振蕩頻率測量
必須盡可能地測量安裝在電路上的FA-128貼片晶振的振蕩頻率的真實值，
使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,
我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。超薄型四腳晶體諧振器,2016金屬殼石英晶振,FA-128晶振,"FA-128 24.0000MF10Z-W3"

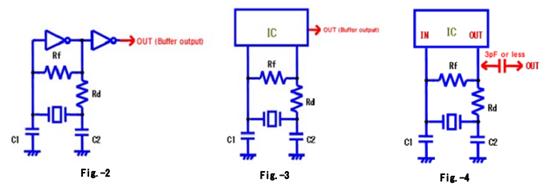

有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最
精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。
接觸振蕩電路。
探針不影響圖2，因為緩沖器的輸出是通過輸入振蕩電路的輸出來測量的。
逆變器進入下一階段。
探針不影響圖3，因為在IC上測量緩沖器輸出（1/1、1/2等）。
圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。
輸出點之間的電容（3 pF以下XTAL終端IC）和探針。
然而，應該注意到，使用這種方法輸出波形較小，測量不能依賴于
即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。愛普生晶振,進口晶振,FA-128晶振,"FA-128 24.0000MF10Z-W3"
